免费方案选型免费指导安装免费上门调试
生产能力1.9-76.0t/h
进料粒度9.0-285m³
适用物料:各种金属矿石、矿粉、煤粉、沙子
在线拨打立享优惠0371-666 99999
在线咨询报价
烘干机对物料的适应性强,可以烘干多种常见物料,干燥强度大,效率高,气流速度高,有效干燥面积大,且设备整体构造简单可靠,操作维护事项少,故矿山、建材、冶金、化工等多种领域得到广泛应用。
1、回转体:一个与水平线略呈倾斜的旋转圆筒,湿料在圆筒内与圆筒一起旋转,湿料在重力的作用下流向较低的一端被干燥而排出。

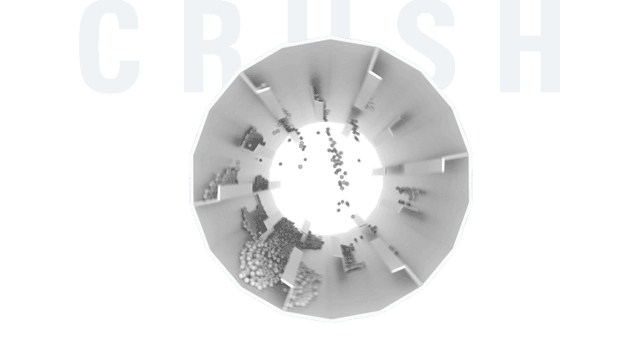

2、扬料板:物料在回转体内伴随旋转圆筒旋转,与热气流充分接触的过程中,不断的被扬料板扬萨,是湿料在筒体内形成均匀的幕帘,与热气流充分的接触进行热交换。从而达到进一步烘干的目的。
3、转动装置:转动装置带动烘干机转筒旋转,使湿料与同内壁充分接触,进而进行热交换,达到充分烘干的目的。
4、进料箱:物料由进料箱进入到回转体内。
烘干机由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。物料在通体内被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
